Comment les finitions de surface des brides affectent-elles les performances d’étanchéité à long terme ?
Introduction
Dans les environnements à haute pression et hautement corrosifs, les performances des raccords à brides sont essentielles à la sécurité et à l'efficacité opérationnelles. Bride en alliage de nickel Les composants sont devenus une solution privilégiée dans des secteurs exigeants tels que le traitement pétrochimique, l'énergie nucléaire, l'ingénierie sous-marine et les opérations pétrolières et gazières offshore. Les brides standard en acier inoxydable ne parviennent souvent pas à fournir la résistance nécessaire à la corrosion, à la dégradation thermique et aux défaillances liées aux contraintes dans de telles conditions. Bride en alliage de nickel les composants offrent une stabilité chimique, une résistance mécanique et une résistance thermique supérieures, ce qui les rend adaptés aux applications critiques où l'absence de fuite et la fiabilité sont obligatoires.
L'un des facteurs les plus importants qui influencent les performances d'étanchéité à long terme de ces brides est la qualité et la précision de la finition de surface de la bride. Les variations de rugosité de surface, de planéité et de tolérances géométriques peuvent affecter directement l'interface du joint, la répartition de la charge et la résistance aux fuites pendant la durée de vie du système. Comprendre comment la finition de surface interagit avec les propriétés des matériaux, les processus de fabrication et les conditions opérationnelles est essentiel pour les ingénieurs et les responsables techniques qui recherchent des performances d'étanchéité optimisées.

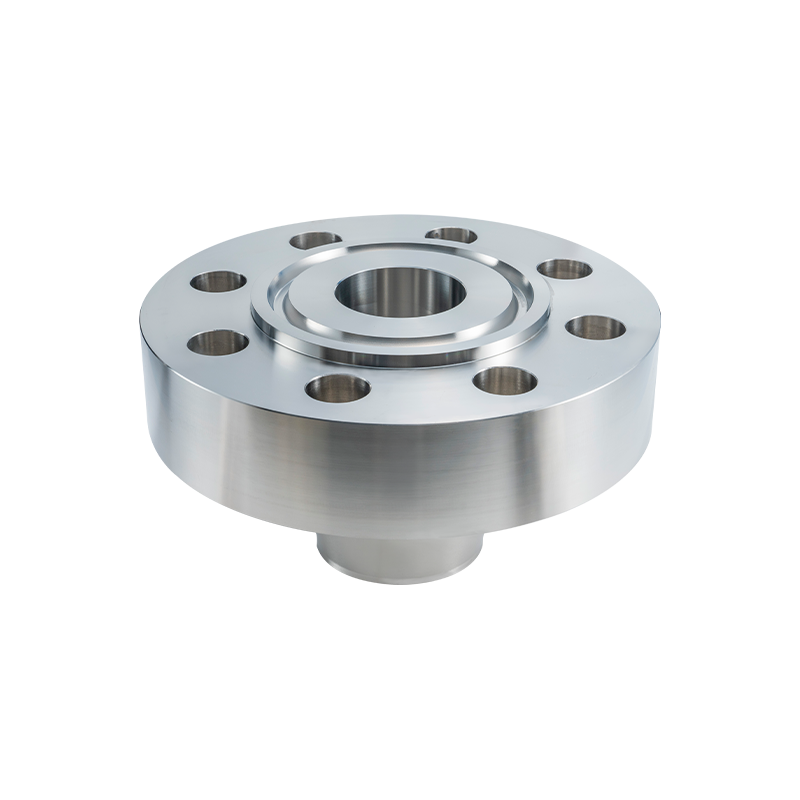

Présentation des brides en alliage de nickel
Bride en alliage de nickel , produits par Jiangyin Zhonghai Precision Machinery Co., Ltd., sont conçus pour résister à des conditions extrêmes qui mettraient à l'épreuve les brides conventionnelles en acier inoxydable ou en acier au carbone. Ces brides sont fabriquées à partir d'alliages hautes performances tels que l'Inconel (600, 625, 718), l'Hastelloy (C276, C22), le Monel (400, K500) et l'Incoloy (800/H/HT, 825). Chaque matériau est sélectionné en fonction de sa résistance à la corrosion, de sa stabilité thermique et de ses propriétés mécaniques adaptées à l'application prévue.
Les capacités de fabrication de Zhonghai comprennent des processus internes entièrement intégrés, englobant le forgeage, le traitement thermique, l'usinage CNC de précision et des tests rigoureux. L'intégration verticale de ces processus garantit un contrôle total sur la qualité, la précision dimensionnelle et la cohérence métallurgique. Bride en alliage de nickel les produits sont disponibles dans une large gamme de tailles, de 1/2 pouce à 60 pouces, et peuvent être personnalisés jusqu'à 4 mètres de diamètre avec des poids monoblocs allant jusqu'à 10 tonnes. Les pressions nominales vont de la classe 150 à la classe 2 500, ce qui les rend adaptées aux conditions opérationnelles modérées et extrêmes.
| Alliage clé | Principaux avantages | Applications typiques |
|---|---|---|
| Inconel 600, 625, 718 | Résistance aux hautes températures, résistance à l'oxydation et stabilité thermique | Réacteurs chimiques, conduites de vapeur à haute température, systèmes de refroidissement nucléaires |
| Hastelloy C276, C22 | Résistance exceptionnelle aux acides oxydants et réducteurs, aux piqûres et à la fissuration par corrosion sous contrainte | Désulfuration des fumées, canalisations chimiques, systèmes offshore |
| Monel 400, K500 | Excellente résistance à la corrosion dans l'eau de mer et les environnements riches en chlorures | Usines de dessalement, collecteurs sous-marins, tuyauterie marine |
| Incoloy 800/H/HT, 825 | Haute résistance mécanique, résistance au fluage et stabilité thermique | Tuyauterie de centrale électrique, échangeurs de chaleur chimiques |
Le rôle de la finition de surface dans les performances d’étanchéité
La finition de surface d'une bride a un impact direct sur la capacité à former un joint fiable avec des joints ou d'autres éléments d'étanchéité. Bride en alliage de nickel les surfaces doivent répondre à des spécifications strictes de rugosité et de planéité pour maintenir une répartition uniforme des charges et éviter les points de contrainte localisés qui pourraient entraîner des fuites. Une face d'étanchéité mal usinée ou inégale peut entraîner une réduction de la zone de contact avec le joint, provoquant une perte de pression, une pénétration de produits chimiques ou une déformation par fluage à long terme sous charge.
Plusieurs facteurs influencent la finition de surface, notamment le type de face de la bride (par exemple, face surélevée, joint de type anneau, face plate, languette et rainure), le processus d'usinage, les propriétés des matériaux et les méthodes de traitement thermique. Par exemple, les brides à face surélevée (RF) nécessitent un contrôle précis de la rugosité entre crête et vallée pour garantir une bonne assise du joint, tandis que les brides à joint de type anneau (RTJ) exigent des tolérances extrêmement serrées et des surfaces lisses pour obtenir une étanchéité métal sur métal. Bride en alliage de nickel les composants bénéficient de processus d'usinage CNC avancés qui atteignent ces tolérances de manière cohérente, garantissant ainsi une fiabilité à long terme.
Techniques d'usinage pour une finition de surface optimisée
Obtenir une finition de surface optimale sur brides en alliage de nickel nécessite un contrôle précis des paramètres de coupe, de l’outillage et de la séquence d’usinage. Le tournage, le perçage et le fraisage CNC sont généralement utilisés pour préparer la face d'étanchéité, les trous de boulons et toutes les caractéristiques non standard. Les dimensions critiques, telles que le diamètre d'alésage, l'épaisseur de la bride et le cercle de boulons, sont surveillées pendant et après l'usinage pour garantir le respect des tolérances géométriques et des exigences de rugosité de surface.
- Tournage : garantit la concentricité et des diamètres extérieurs lisses, réduisant ainsi le désalignement avec les composants correspondants.
- Alésage : l'alésage de précision des trous intérieurs évite les concentrations de contraintes et assure une compression uniforme du joint.
- Perçage : les trous de boulons percés selon des spécifications exactes maintiennent l'alignement des brides et la répartition de la charge.
- Finition du revêtement : les passes finales sur la surface d'étanchéité permettent d'obtenir la rugosité et la planéité cibles, essentielles à la performance du joint.
- Filetage et fraisage : le taraudage ou le fraisage de rainures personnalisées est effectué avec un contrôle strict pour éviter les irrégularités de surface.
Propriétés des matériaux et interaction avec les surfaces
Les propriétés inhérentes aux alliages à base de nickel influencent la façon dont la finition de surface interagit avec les joints au fil du temps. Bride en alliage de nickel les matériaux, tels que l'Inconel et l'Hastelloy, présentent une excellente dureté, stabilité thermique et résistance à la corrosion. Ces propriétés réduisent le risque de dégradation de la surface due à une attaque chimique ou au fluage sous des charges soutenues. Les structures de grains uniformes obtenues grâce au recuit en solution contribuent en outre à des performances de surface constantes, minimisant ainsi le risque de déformation localisée ou de piqûres qui pourraient compromettre l'étanchéité.
Un traitement thermique approprié améliore également la capacité de la surface à conserver sa stabilité dimensionnelle lors d'opérations à long terme. Par exemple, un recuit en solution suivi d'un refroidissement contrôlé garantit que la face d'étanchéité usinée ne se déforme pas et ne développe pas de contraintes résiduelles qui pourraient dégrader l'interface avec les joints.
Performances d'étanchéité dans différentes applications
Bride en alliage de nickel les finitions de surface jouent un rôle essentiel dans plusieurs secteurs à forte demande :
- Chimique et environnemental : Les brides des systèmes FGD et des réacteurs chimiques doivent résister aux acides agressifs, et les faces d'étanchéité lisses empêchent les fuites et la corrosion à l'interface du joint.
- Marine et offshore : Les collecteurs sous-marins et les systèmes de dessalement s'appuient sur des surfaces de haute qualité pour maintenir leur intégrité sous des pressions fluctuantes et une exposition à l'eau de mer riche en chlorures.
- Énergie et Nucléaire : Les conduites de vapeur et les canalisations de liquide de refroidissement nécessitent une stabilité dimensionnelle et une résistance à l'oxydation à des températures élevées, ce qui rend des finitions de surface précises essentielles pour une sécurité à long terme.
- Aéronautique : Les bancs d'essai et la tuyauterie des systèmes de propulsion destinés aux environnements thermiques extrêmes exigent une préparation méticuleuse des surfaces pour éviter les fuites et maintenir l'efficacité opérationnelle.
Inspection et contrôle qualité
Assurer les performances d’étanchéité à long terme de brides en alliage de nickel nécessite des protocoles d’inspection complets. Jiangyin Zhonghai Precision Machinery Co., Ltd. utilise une gamme de techniques de tests non destructifs (CND), notamment les tests par ultrasons (UT), les tests par particules magnétiques (MT), les tests par ressuage (PT) et les tests hydrostatiques, pour confirmer que l'état de surface, la planéité et les tolérances géométriques répondent aux spécifications de conception. La vérification des matériaux à l'aide du PMI (Positive Material Identification) et des tests mécaniques garantissent que les propriétés de l'alliage sont cohérentes et répondent aux exigences des clients.
| Méthode d'inspection | Objectif | Fréquence |
|---|---|---|
| UT (Test par ultrasons) | Détecte les défauts internes ou les fissures dans les brides forgées | Chaque lot de production critique |
| MT/PT (détection des défauts de surface) | Assure l’intégrité de la surface pour les faces d’étanchéité | Toutes les surfaces d'étanchéité et soudures |
| Essais hydrostatiques | Vérifie l’étanchéité à la pression dans les conditions opérationnelles | Par lot de brides ou exigence du projet |
| PMI (Analyse des matériaux) | Confirme la qualité et la composition correctes de l'alliage | Échantillonnage aléatoire et pièces critiques |
Personnalisation et assistance technique
Un avantage crucial de brides en alliage de nickel est la capacité d’adapter la fabrication aux exigences spécifiques du projet. Jiangyin Zhonghai Precision Machinery est reconnu pour son service Make-to-Print, dans lequel les clients fournissent des dessins ou des paramètres clés, et l'équipe d'ingénierie évalue et fournit rapidement des solutions optimisées. Cette capacité garantit que la finition de surface, les tolérances dimensionnelles et la sélection des matériaux s'alignent précisément sur les exigences opérationnelles, améliorant ainsi la fiabilité de l'étanchéité à long terme.
Les options de personnalisation incluent :
- Sélection du type de face de bride (RF, RTJ, face plate, languette et rainure)
- Séquences d'usinage optimisées pour une contrainte résiduelle minimale
- Techniques de finition de surface adaptées au type de joint et à la pression nominale
- Documentation complète des dossiers d'inspection et de test pour l'assurance qualité
Conclusion
Les performances d'étanchéité à long terme de Bride en alliage de nickel composants dépend fortement de la qualité de la finition de la surface de la bride. Un usinage de précision, un traitement thermique approprié et une inspection rigoureuse sont essentiels pour garantir des performances fiables dans des conditions de fonctionnement extrêmes. En contrôlant la rugosité, la planéité et les tolérances géométriques, les ingénieurs peuvent obtenir une compression uniforme des joints, réduire les risques de fuites et améliorer la durée de vie des composants.
Jiangyin Zhonghai Precision Machinery démontre comment l'intégration verticale, l'usinage CNC avancé et le contrôle qualité complet du processus contribuent à la production de brides capables de répondre aux normes industrielles les plus strictes. Grâce à une combinaison de matériaux de qualité supérieure, d'ingénierie personnalisée et de finition de surface précise, brides en alliage de nickel fournissent une solution fiable pour les applications à haute pression, haute température et hautement corrosives dans les industries chimique, marine, énergétique et aérospatiale.
FAQ
Q1 : Quels sont les types de faces de bride les plus courants pour les brides en alliage de nickel ?
A1 : La face surélevée (RF), le joint de type anneau (RTJ), la face plate (FF) et la languette et rainure (TG) sont standard. Chaque type est sélectionné en fonction de la pression nominale, de la compatibilité des joints et des exigences d'étanchéité.
Q2 : Comment la rugosité de la surface affecte-t-elle les performances du joint ?
A2 : Une rugosité excessive peut endommager les joints ou provoquer une compression inégale, tandis qu'une surface trop lisse peut réduire la friction et entraîner un glissement. Une rugosité optimale garantit un contact et une pression d'étanchéité uniformes.
Q3 : Les brides en alliage de nickel peuvent-elles être personnalisées pour des applications spécifiques ?
A3 : Oui, Jiangyin Zhonghai Precision Machinery fournit des services de fabrication sur impression, permettant aux ingénieurs de spécifier les dimensions, les matériaux et la finition de surface pour des exigences opérationnelles précises.
Q4 : Quelles industries bénéficient le plus des brides en alliage de nickel ?
A4 : Les industries clés comprennent le traitement pétrochimique, l'énergie nucléaire et thermique, l'ingénierie sous-marine, la marine et l'offshore, ainsi que l'aérospatiale, où une résistance élevée à la corrosion et une stabilité thermique sont essentielles.
Q5 : Comment les faces d'étanchéité sont-elles inspectées pour l'assurance qualité ?
A5 : Les méthodes CND telles que UT, MT/PT, les essais hydrostatiques et la vérification des matériaux (PMI) garantissent que la planéité, la rugosité et l'intégrité des matériaux répondent aux normes de conception et de sécurité.
