Comment sélectionner le type de face de bride correct (RF vs FF) ?
Introduction aux brides coulissantes en acier au carbone
Bride coulissante en acier au carbone Les composants sont largement utilisés dans les systèmes de tuyauterie industrielle en raison de leur polyvalence, de leur rentabilité et de leur facilité d'installation. Ces brides permettent à un tuyau de glisser dans l'alésage de la bride pour un soudage sécurisé à double filet, garantissant ainsi des joints solides et fiables. À Machines de précision Jiangyin Zhonghai , les brides à enfiler sont fabriquées avec un usinage CNC de haute précision, des matériaux traités thermiquement et un forgeage interne entièrement intégré, garantissant la conformité aux normes ASME, DIN, EN et autres normes mondiales. La combinaison de l'intégrité structurelle, de la résilience à haute pression et de la précision dimensionnelle rend ces brides idéales pour les applications allant des pipelines aux installations marines et offshore.
Comprendre les types de faces de bride
Lors de la sélection d'un Bride coulissante en acier au carbone , un facteur critique est le type de face de bride. Les brides ont généralement une conception à face surélevée (RF) ou à face plate (FF), chacune ayant des caractéristiques distinctes affectant les performances d'étanchéité, les procédures d'installation et la fiabilité opérationnelle. Les brides RF comportent une petite zone surélevée autour de l'alésage qui concentre la contrainte du joint et améliore l'étanchéité sous pression. Les brides FF, en revanche, présentent une surface d'étanchéité plate, adaptée à des applications spécifiques telles que les équipements basse pression ou les situations où un accouplement avec des composants à face plate est nécessaire. Comprendre les distinctions entre ces types de visages est crucial pour maintenir l’intégrité du système.

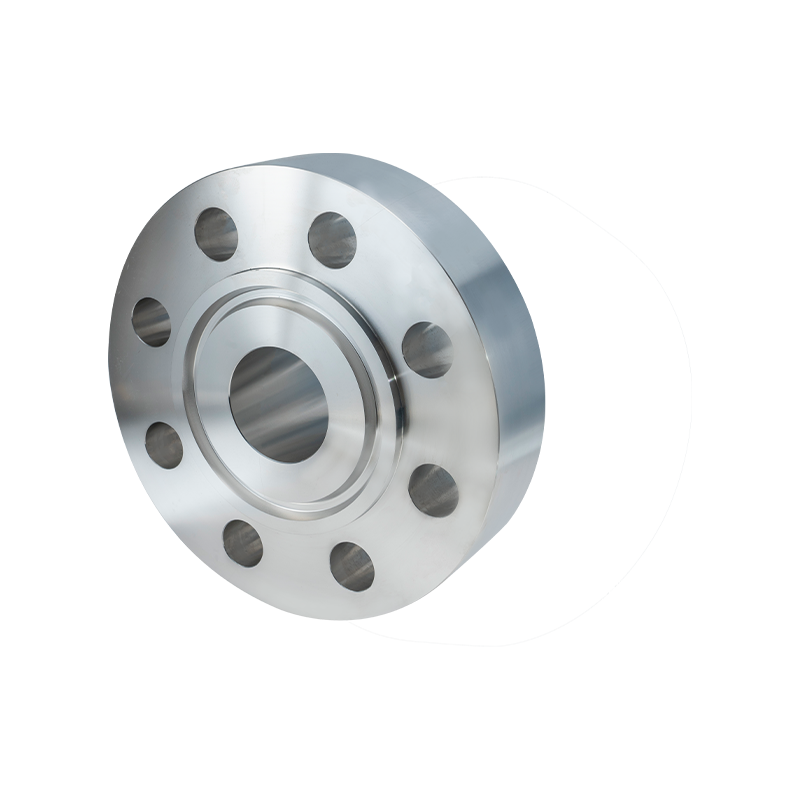

Brides à face surélevée (RF)
Les brides à face surélevée constituent le choix le plus courant dans les applications industrielles, en particulier pour les systèmes moyenne à haute pression. La zone surélevée autour de l'alésage offre un avantage mécanique en concentrant la charge du joint, réduisant ainsi le risque de fuite. À Machines de précision Jiangyin Zhonghai , Les surfaces RF sont usinées avec précision pour répondre aux spécifications exactes de rugosité, garantissant ainsi des performances constantes du joint. Les brides RF sont idéales pour une utilisation avec des joints métalliques ou élastomères et peuvent s'adapter à une large gamme de classes de pression. De plus, la conception RF permet une certaine tolérance de désalignement, ce qui rend l'installation plus efficace dans des réseaux de tuyauterie complexes.
Brides à face plate (FF)
Les brides à face plate, bien que moins courantes, sont essentielles dans des scénarios spécifiques. Les brides FF offrent une surface de contact plate qui répartit uniformément la charge du joint, ce qui les rend adaptées aux systèmes basse pression et aux connexions d'équipements, tels que les vannes, les pompes et certains récipients sous pression. Contrairement aux brides RF, les brides FF nécessitent un alignement précis avec les surfaces de contact pour éviter les fuites. Lorsque vous utilisez un Bride coulissante en acier au carbone avec une face FF, une attention particulière doit être portée au couple des boulons et à la sélection du joint pour obtenir une étanchéité fiable. Les brides FF sont souvent utilisées avec des équipements en fonte ou lorsque les réglementations du système imposent des connexions à face plate.
Facteurs affectant la sélection des faces de bride
Plusieurs facteurs influencent le choix entre les brides RF et FF dans les systèmes de tuyauterie. Ceux-ci incluent la pression du système, la température, le type de joint, la compatibilité de l'équipement et l'environnement d'installation. Pour les applications à haute pression et haute température, les brides RF sont généralement préférées en raison de leur capacité à concentrer les contraintes sur le joint et à minimiser le risque de fuite. Les brides FF sont sélectionnées lorsque les surfaces de contact nécessitent une interface plate, ou lorsque des considérations de service à basse pression et de corrosion dictent leur utilisation. La sélection du type de face approprié garantit la sécurité opérationnelle à long terme et réduit la fréquence de maintenance.
Considérations relatives à l'installation
Des pratiques d'installation appropriées sont cruciales pour les performances des RF et FF Bride coulissante en acier au carbone composants. Pour les brides RF, il est essentiel de s'assurer que la face surélevée est correctement alignée et que le joint est centré pour éviter une répartition inégale de la charge. Les brides FF nécessitent une préparation minutieuse de la surface, une séquence de serrage des boulons et le respect des spécifications de couple. Dans les deux cas, un soudage de haute qualité, un espacement précis des boulons et une inspection des faces des brides avant l'assemblage sont des étapes critiques. Ces pratiques permettent d’obtenir une étanchéité optimale et de minimiser le risque de panne du système.
Influence des matériaux et de la fabrication
La qualité du matériau et le processus de fabrication d'un Bride coulissante en acier au carbone impact significatif sur les performances du visage. Des billettes forgées de haute qualité, correctement traitées thermiquement et usinées avec précision, garantissent des propriétés mécaniques supérieures et une géométrie de face constante. À Machines de précision Jiangyin Zhonghai , les brides sont soumises à une inspection et à des tests rigoureux, notamment des tests par ultrasons, une inspection par magnétoscopie et des tests de dureté, pour garantir la conformité aux normes internationales. Ce niveau de contrôle qualité est essentiel pour maintenir l’intégrité des faces RF et FF dans des conditions d’exploitation exigeantes.
Tableau comparatif : brides RF vs FF
| Caractéristique | Face surélevée (RF) | Face plate (FF) |
|---|---|---|
| Contrainte d'étanchéité | Concentré sur le joint, meilleur pour la haute pression | Uniformément réparti, adapté aux basses pressions |
| Pression nominale | Moyen à élevé | Faible à moyen |
| Tolérance d'installation | Un certain désalignement est autorisé | Nécessite un alignement précis |
| Applications typiques | Pipelines, récipients à haute pression, systèmes énergétiques | Vannes, pompes, récipients basse pression, équipements en fonte |
| Compatibilité des joints | Métallique, élastomère | Joints plats, versions intégrales |
Applications dans tous les secteurs
Bride coulissante en acier au carbone les composants sont largement déployés dans plusieurs secteurs. Dans les canalisations de transmission, ils facilitent le transport des fluides dans les systèmes basse à moyenne pression. Dans les appareils sous pression, ils servent d’interfaces d’entrée et de sortie pour les échangeurs de chaleur et les réservoirs de stockage. Les environnements marins et offshore bénéficient de leur conception peu encombrante et de leur résilience aux hautes pressions. Les applications électriques et énergétiques, y compris les conduites de vapeur et les systèmes d'eau auxiliaires, utilisent ces brides pour des connexions fiables et faciles à entretenir. Une sélection appropriée des faces de bride garantit que chacune de ces applications répond aux exigences de sécurité et de performance.
Conclusion
Le choix du type de face de bride approprié est essentiel pour les performances et la sécurité des systèmes de tuyauterie industrielle. En comprenant les différences entre les brides à face surélevée et à face plate et en prenant en compte des facteurs tels que la pression, le type de joint, la compatibilité des équipements et les exigences d'installation, les ingénieurs et les responsables techniques peuvent prendre des décisions éclairées. Haute qualité Bride coulissante en acier au carbone Les composants, produits selon des normes de fabrication strictes et un contrôle interne complet, offrent la fiabilité nécessaire à diverses applications industrielles. Machines de précision Jiangyin Zhonghai propose des solutions complètes, garantissant que les brides RF et FF répondent aux normes mondiales de qualité et de fonctionnement.
FAQ
- Q : Quelle est la principale différence entre les brides RF et FF ? R : Les brides RF ont une surface d'étanchéité surélevée pour une contrainte de joint concentrée, adaptée aux pressions moyennes à élevées, tandis que les brides FF offrent une surface plane pour les applications à basse pression et la compatibilité d'équipements spécifiques.
- Q : Une bride à enfiler peut-elle être utilisée pour les systèmes haute pression ? R : Oui, lorsqu'il est fabriqué avec précision et avec des matériaux de haute qualité, Bride coulissante en acier au carbone les composants peuvent supporter en toute sécurité des pressions allant jusqu'à 2 500 lb.
- Q : Quelle est l’importance de la finition de la surface du visage ? R : Extrêmement important. Une finition de surface appropriée garantit une étanchéité efficace et réduit le risque de fuites, en particulier dans les applications de brides RF haute pression.
- Q : Quelles industries utilisent généralement des brides RF ? R : Les pipelines, les systèmes de production d'électricité, les systèmes marins, offshore et les systèmes sous pression utilisent principalement des brides RF.
- Q : Comment Jiangyin Zhonghai garantit-il la qualité des brides ? R : Grâce au forgeage, au traitement thermique, à l'usinage CNC et à des tests complets intégrés en interne, y compris des inspections par ultrasons, par particules magnétiques et par traction.
