Quel est l’impact des finitions de surface des brides sur les performances d’étanchéité ?

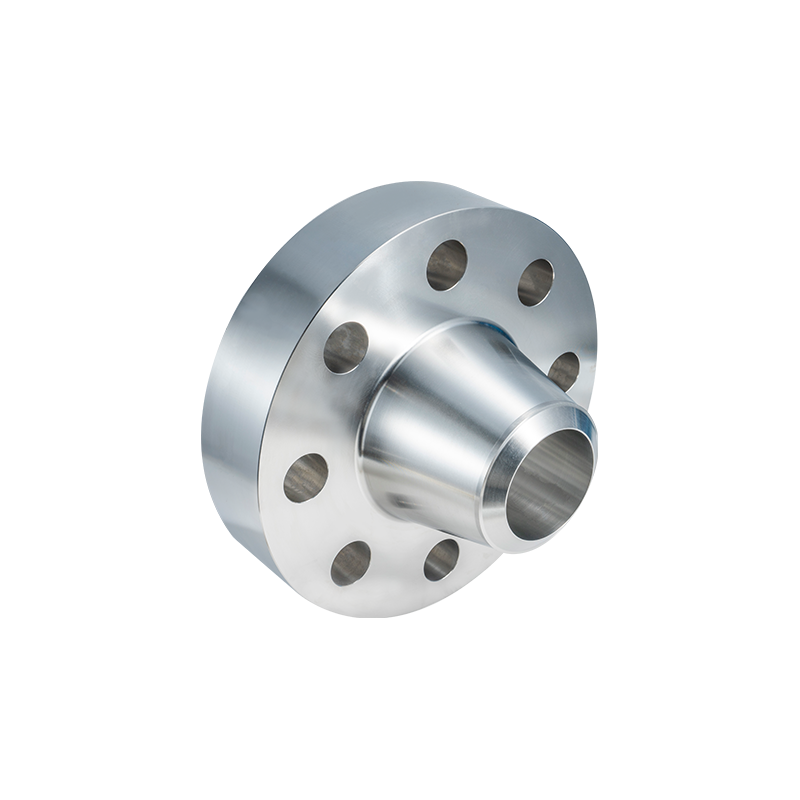

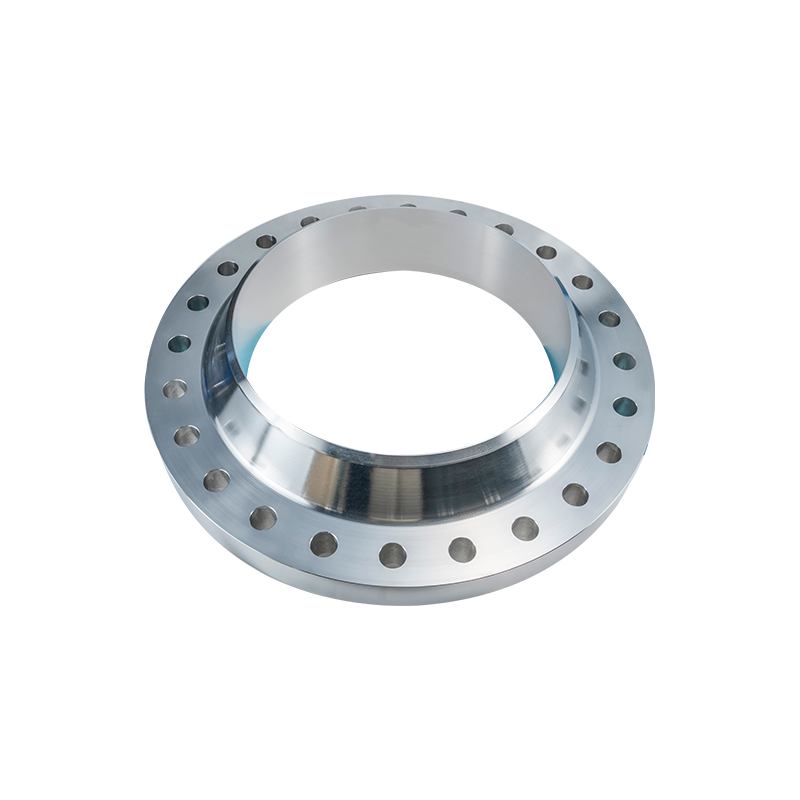

Dans les systèmes de tuyauterie à haute intégrité, les performances d’étanchéité sont fondamentales pour la sécurité opérationnelle, la prévention des fuites et la fiabilité à long terme. Parmi les composants qui influencent les performances d’étanchéité, la finition de surface des brides est un facteur clé. Un bride à souder ou une bride à souder en acier inoxydable avec des surfaces d'étanchéité correctement conçues améliore considérablement l'assise du joint, réduit le risque de fuite sous différentes températures et pressions et prolonge la durée de vie du joint. La finition de surface fait référence à la texture microscopique d'une surface après des processus de fabrication tels que l'usinage, le meulage ou le polissage. Il est souvent quantifié dans la pratique industrielle par des mesures de rugosité, d’ondulation et de configuration de pose. Une surface de bride trop rugueuse peut ne pas déformer le joint de manière uniforme, tandis qu'une surface trop lisse peut empêcher un bon engagement mécanique avec le matériau du joint. Comprendre ces dynamiques nécessite une appréciation technique de la géométrie des brides, du comportement des joints et de l'interaction de la topographie de la surface avec les mécanismes d'étanchéité.

Principes fondamentaux de la finition de surface et des mécanismes de scellement

La finition de surface a un impact sur les performances d'étanchéité car elle interagit directement avec l'interface du joint. L'étanchéité des systèmes de brides dépend de la création d'une compression uniforme sur le matériau du joint afin qu'il comble les irrégularités microscopiques des deux faces des brides. Les joints assurent l'étanchéité en se déformant sous la charge pour remplir les vides, créant ainsi une barrière continue à la migration des fluides ou des gaz. Lorsque la finition de la surface de la bride est mal contrôlée, le joint peut ne pas s'adapter correctement, ce qui entraîne la formation de microcanaux qui réduisent l'efficacité de l'étanchéité. La rugosité de surface décrit les fines irrégularités laissées sur une surface après l'usinage. Ces asymétries peuvent emprisonner le fluide ou créer des points hauts qui empêchent une compression uniforme. Une rugosité excessive empêche un contact intime du joint au niveau micro, et une douceur excessive peut réduire la friction et favoriser le glissement du joint lors de l'assemblage, entraînant un mauvais alignement ou une compression inégale. La pose de la surface est la direction du motif de surface prédominant laissé par le processus d'usinage. La pose de la surface doit généralement être perpendiculaire à la surface d'étanchéité du joint pour supporter la déformation du joint. Si la pose est mal orientée, le matériau du joint risque de ne pas pénétrer efficacement dans les irrégularités de la surface. Les mesures standards telles que la rugosité moyenne (Ra) décrivent l'ampleur de ces variations de surface. Les normes industrielles spécifient des plages acceptables de Ra pour différentes faces de bride en fonction du type de joint utilisé et des conditions de service. Par exemple, l'intégrité des joints à haute température et pression nécessite un contrôle plus strict de l'état de surface pour maintenir l'étanchéité dans une gamme de conditions de fonctionnement. L’interaction entre la finition de la bride et le type de joint est essentielle. Les matériaux de joints souples comme les élastomères peuvent nécessiter des caractéristiques de surface différentes de celles des joints métalliques. En comprenant ces principes fondamentaux d'étanchéité, les ingénieurs peuvent mieux spécifier les finitions appropriées pour le service prévu, garantissant ainsi que les marges de performance ne sont pas compromises.

Types de finition de surface courants pour les brides à souder

Les finitions de surface des composants de brides à col soudé varient en fonction des exigences de conception, des types de joints et des normes d'installation. Deux types de finition courants sont les finitions à face surélevée (RF) et à joint de type annulaire (RTJ). Chacun a des caractéristiques d’étanchéité et des exigences de finition de surface distinctes. Finition à face surélevée (RF) : les brides à face surélevée ont une surface d'étanchéité légèrement surélevée par rapport au cercle de boulons. Cette conception concentre la charge du joint près de la zone du joint, améliorant ainsi la compression des matériaux de joint souples. La finition de surface RF est généralement spécifiée pour avoir une rugosité contrôlée qui convient aux joints en élastomère ou en fibre comprimée. Finition du joint de type annulaire (RTJ) : les brides RTJ utilisent un joint annulaire métallique qui s'insère dans les rainures usinées avec précision sur chaque face de bride. La rainure RTJ et la finition de la surface adjacente doivent être produites avec des tolérances très serrées car le joint métallique assure l'étanchéité par contact métal sur métal. La finition de surface des applications RTJ est généralement plus lisse que celle des finitions RF et doit supporter une déformation constante du métal sans introduire de défauts. Les paramètres de finition de surface varient également selon les normes telles que ASME B16.5 et EN 1092‑1. Pour les applications sensibles, des processus d'usinage tels que le tournage fin, le meulage et le polissage sont utilisés pour obtenir la texture de surface requise. Les centres de tournage CNC dotés d'outils dédiés sont couramment utilisés pour maintenir une géométrie et une finition cohérentes d'un lot à l'autre. La sélection entre les types de finition de surface doit tenir compte des caractéristiques du support, de la température et de la pression de fonctionnement, ainsi que des facteurs de stress mécaniques potentiels. Par exemple, les produits chimiques agressifs ou la vapeur à haute température peuvent bénéficier de finitions qui soutiennent mieux les performances des joints métalliques. Comprendre ces distinctions permet aux ingénieurs de spécifier des finitions de brides qui correspondent aux réalités opérationnelles.

Précision de fabrication et son influence sur les performances d'étanchéité

La précision de fabrication joue un rôle central dans l’obtention de la finition de surface et des performances d’étanchéité souhaitées d’une bride à col soudé en acier inoxydable. La précision du forgeage, du traitement thermique, de l'usinage CNC et de l'inspection affecte directement la microtopographie de la face de la bride. Lorsque les processus de fabrication sont étroitement contrôlés, les surfaces des brides sont cohérentes et prévisibles, ce qui permet un comportement d'étanchéité reproductible sur le terrain. L'intégrité du forgeage contribue à l'uniformité des propriétés du matériau, ce qui à son tour influence les performances d'usinage. Une bride bien forgée présente un flux de grain continu qui résiste à la distorsion pendant l'usinage, permettant ainsi d'obtenir de manière plus fiable les finitions de surface spécifiées. Un forgeage de haute qualité minimise également les défauts internes, réduisant ainsi le risque d'anomalies de surface qui pourraient compromettre l'étanchéité. L'usinage CNC est particulièrement influent dans le contrôle de la finition de surface. Les centres d'usinage avancés dotés d'outils appropriés produisent des finitions uniformes qui répondent aux spécifications de rugosité standard. Les opérateurs sélectionnent les paramètres de coupe tels que l'avance, la géométrie de l'outil et la vitesse de broche pour équilibrer l'enlèvement efficace de matière avec la plage de rugosité cible. Pendant l'usinage, le contrôle de facteurs tels que l'usure des outils et la dilatation thermique permet de maintenir la cohérence tout au long de la production. Les tests non destructifs (CND) garantissent en outre la qualité avant la libération des brides. Des tests tels que l'inspection par ultrasons, par particules magnétiques et radiographiques vérifient que les conditions internes et proches de la surface sont exemptes de défauts susceptibles d'avoir un impact négatif sur les surfaces d'étanchéité. Pour les services critiques, ces inspections garantissent que les composants de bride répondent à des critères de qualité stricts. Un exemple d'environnement de fabrication robuste se trouve chez Jiangyin Zhonghai Precision Machinery, où la fabrication verticale intégrée garantit une surveillance complète de la matière première au produit fini. Les finitions de surface sont contrôlées dans le cadre de tolérances strictes grâce à des systèmes de tournage CNC dédiés aux faces d'étanchéité, garantissant des performances sans fuite dans les applications exigeantes. L'accent mis sur la précision reflète la compréhension selon laquelle la topographie de la surface est un déterminant fondamental du comportement de l'étanchéité.

Considérations relatives aux matériaux et compatibilité des finitions de surface

Le choix du matériau d'une bride influence la finition de surface réalisable et les performances globales d'étanchéité. Les aciers inoxydables, les aciers au carbone et les aciers alliés ont chacun des caractéristiques d'usinabilité distinctes qui doivent être comprises pour produire des finitions de surface appropriées. Les aciers inoxydables, par exemple, nécessitent une manipulation soigneuse en raison de leur tendance à écrouir. L'obtention d'une finition de surface contrôlée sur une bride à collerette à souder en acier inoxydable nécessite des paramètres d'usinage optimisés qui empêchent la déchirure de la surface ou la formation d'arêtes rapportées. La sélection de la qualité des matériaux affecte également les stratégies de finition de surface ; les qualités d'alliage plus élevées avec une résistance accrue peuvent nécessiter un usinage plus lent pour maintenir la qualité de finition. Les matériaux tendres comme l'acier au carbone peuvent être plus tolérants mais nécessitent des vitesses d'avance appropriées pour éviter une rugosité de surface excessive due au broutage ou aux marques d'outils. Les aciers alliés, en fonction des conditions de traitement thermique, peuvent nécessiter un outillage spécialisé pour obtenir des finitions cohérentes. Les fabricants doivent aligner la sélection des matériaux sur les capacités de finition de surface pour garantir les performances d'étanchéité. Cet alignement inclut l'anticipation des effets thermiques en fonctionnement. Par exemple, les matériaux qui se dilatent considérablement à des températures élevées peuvent nécessiter un contrôle de finition initial plus strict pour garantir que l'expansion ne dégrade pas les interfaces d'étanchéité au fil du temps. La sélection des matériaux doit également tenir compte de la résistance à la corrosion, des exigences de charge mécanique et de la compatibilité avec les matériaux des joints. Une approche holistique de la sélection des matériaux et de la finition de surface garantit que les systèmes de brides fonctionnent de manière fiable dans toutes les conditions de service.

Pratiques d'installation qui préservent l'intégrité de la finition de surface

Des pratiques d'installation correctes sont essentielles pour préserver la finition de surface et obtenir des performances d'étanchéité optimales. Même une surface d'étanchéité usinée avec précision peut être compromise par une mauvaise manipulation lors de l'installation. Premièrement, les faces des brides doivent être protégées de la contamination telle que la saleté, les huiles et les copeaux métalliques. Ces contaminants peuvent se loger dans les irrégularités de la surface et empêcher le joint de s’asseoir correctement. Lors de l'assemblage, les techniciens doivent inspecter visuellement les faces des brides et avec des outils de mesure appropriés pour s'assurer qu'elles restent exemptes de dommages. Deuxièmement, l'alignement lors du boulonnage est essentiel. Un couple de serrage inégal des boulons peut déformer les faces des brides et altérer la finition de surface effective au niveau de l'interface du joint. Le respect d'une séquence de couple contrôlée et croisée permet d'obtenir une compression uniforme du joint et de minimiser la distorsion des surfaces de contact. Troisièmement, la sélection des joints et des valeurs de couple appropriés doit refléter la finition de surface spécifiée. Les fabricants de joints fournissent des conseils sur les caractéristiques de surface des brides requises et les valeurs de couple recommandées. Les ingénieurs doivent intégrer ces informations dans les spécifications d’approvisionnement et d’installation. Le personnel d'installation doit être formé à la manipulation de surfaces usinées avec précision. Une mauvaise manipulation lors du levage ou du positionnement peut introduire des rayures ou des bosses qui réduisent l'efficacité de l'étanchéité. Les couvercles de protection et une utilisation soigneuse des luminaires aident à maintenir l’intégrité de la surface jusqu’au moment de l’assemblage.

Inspection et assurance qualité pour la finition de surface

L'inspection et l'assurance qualité font partie intégrante de la confirmation que les finitions de surface des brides répondent aux exigences de conception. Les normes industrielles définissent des plages de rugosité et des conditions de surface acceptables qui facilitent une étanchéité fiable. Les outils de mesure tels que les profilomètres quantifient la rugosité des surfaces. Ces instruments scannent la face de la bride pour déterminer la rugosité moyenne et identifier les écarts par rapport au profil cible. Une vérification périodique garantit que les processus d'usinage restent dans les limites de contrôle et que les opérateurs peuvent effectuer des ajustements si nécessaire. En plus des mesures de rugosité de surface, l'inspection visuelle et tactile permet d'identifier des anomalies telles que des rainures, des bavures en relief ou des incohérences pouvant avoir un impact sur l'étanchéité. Le cas échéant, une inspection visuelle à plus fort grossissement peut révéler des microdéfauts invisibles à l’œil nu. Les équipes d’assurance qualité élaborent des plans d’inspection adaptés aux conditions de service. Pour les applications de service sévère, l'échantillonnage et l'analyse statistique peuvent être utilisés pour surveiller les tendances et détecter la dérive du processus. Une inspection complète garantit que chaque bride livrée fonctionne comme prévu. Chez Jiangyin Zhonghai Precision Machinery, les protocoles d'inspection sont intégrés tout au long du flux de production. La vérification des matériaux, le contrôle des processus et la mesure de l'état de surface final garantissent que chaque composant quittant l'installation est conforme aux normes applicables. Une telle rigueur souligne que les performances d’étanchéité ne sont pas une réflexion secondaire, mais une dimension primordiale de l’assurance qualité.

Équilibrer le coût et les performances dans les spécifications de finition de surface

La spécification de la finition de surface implique un équilibre entre les coûts et les performances. Des tolérances de finition de surface plus strictes nécessitent souvent plus de temps d'usinage, un outillage plus avancé et une inspection plus rigoureuse. Les concepteurs et les ingénieurs doivent déterminer si les conditions de service justifient l'investissement dans une qualité de finition de surface améliorée. Par exemple, les applications non critiques à basse pression peuvent tolérer des plages de rugosité de surface plus larges sans compromettre les performances d'étanchéité. En revanche, les environnements à haute pression ou agressifs nécessitent un contrôle rigoureux de l’état de surface car les conséquences des fuites sont graves. Les considérations de coûts doivent être formulées en termes de performances du cycle de vie plutôt que de dépenses de fabrication initiales. Une bride avec une finition de surface optimisée peut réduire la maintenance sur site, atténuer les risques de fuite et contribuer à une plus grande disponibilité du système. Les ingénieurs doivent effectuer des évaluations globales des conditions de service, de la compatibilité des joints, du comportement des matériaux et des implications en matière de maintenance lors de la spécification des niveaux de finition de surface.

Conclusion

La finition de la surface des brides est un déterminant essentiel des performances d’étanchéité. L'interaction entre la topographie de la surface et la compression du joint définit si un joint à bride conservera son intégrité sous les contraintes de fonctionnement. Comprendre les principes fondamentaux de la finition de surface, sélectionner les types de finition appropriés tels qu'une face surélevée ou un joint de type annulaire, et contrôler les processus de fabrication et d'inspection contribuent tous à des performances d'étanchéité robustes. Une bride à souder en acier inoxydable illustre comment l'ingénierie de précision améliore l'étanchéité. La prise en compte des caractéristiques des matériaux, de la précision de l'usinage, des pratiques d'installation et de l'assurance qualité garantit que les surfaces d'étanchéité des brides remplissent leur fonction prévue. Les décisions d'ingénierie doivent équilibrer les besoins de performances avec des considérations pratiques de fabricabilité et de coût du cycle de vie. Ce faisant, les responsables techniques et les intégrateurs de systèmes peuvent concevoir et se procurer des brides qui garantissent la sécurité et la fiabilité du système. Dans la pratique industrielle, des fabricants comme Jiangyin Zhonghai Precision Machinery intègrent des processus robustes allant du forgeage à l'usinage et à l'inspection pour fournir des composants de bride avec des finitions de surface contrôlées. Leur approche reflète une compréhension selon laquelle les performances d’étanchéité ne sont pas simplement une spécification mais un résultat mesurable de surfaces techniques et d’une gestion disciplinée de la qualité.
