Comment les brides en acier inoxydable garantissent-elles l’intégrité du système ?

Les systèmes de tuyauterie des industries lourdes nécessitent des points de connexion extrêmement fiables. Brides en acier inoxydable fournir des joints sécurisés pour connecter les vannes, les tuyaux et autres équipements. Ces composants permettent aux équipes de maintenance de démonter des sections rapidement. La résistance à la corrosion de l'acier inoxydable rend ces raccords idéaux pour les environnements chimiques difficiles. Les acheteurs en gros et les ingénieurs de projet doivent comprendre les spécifications exactes pour éviter les fuites et les pannes mécaniques. Une sélection appropriée des matériaux a un impact direct sur la durée de vie opérationnelle de l’ensemble du réseau de canalisations.

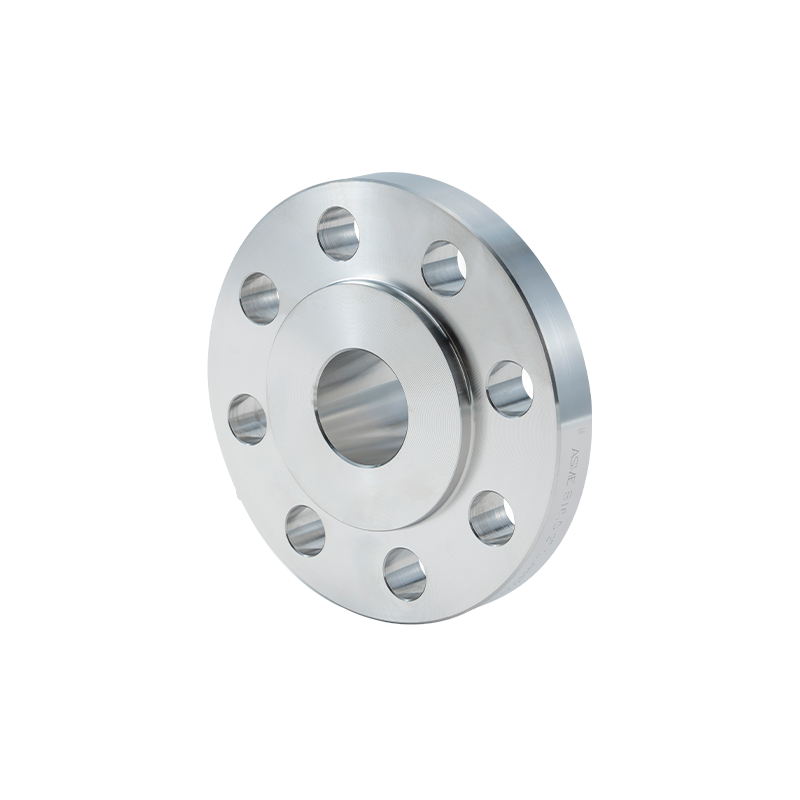

Qualités de matériaux et résistance chimique

Les fabricants produisent ces raccords en utilisant divers alliages d'acier inoxydable austénitiques. La composition de l'alliage détermine la résistance mécanique et la résistance à la corrosion. Les ingénieurs sélectionnent la qualité en fonction du fluide spécifique circulant dans les tuyaux.

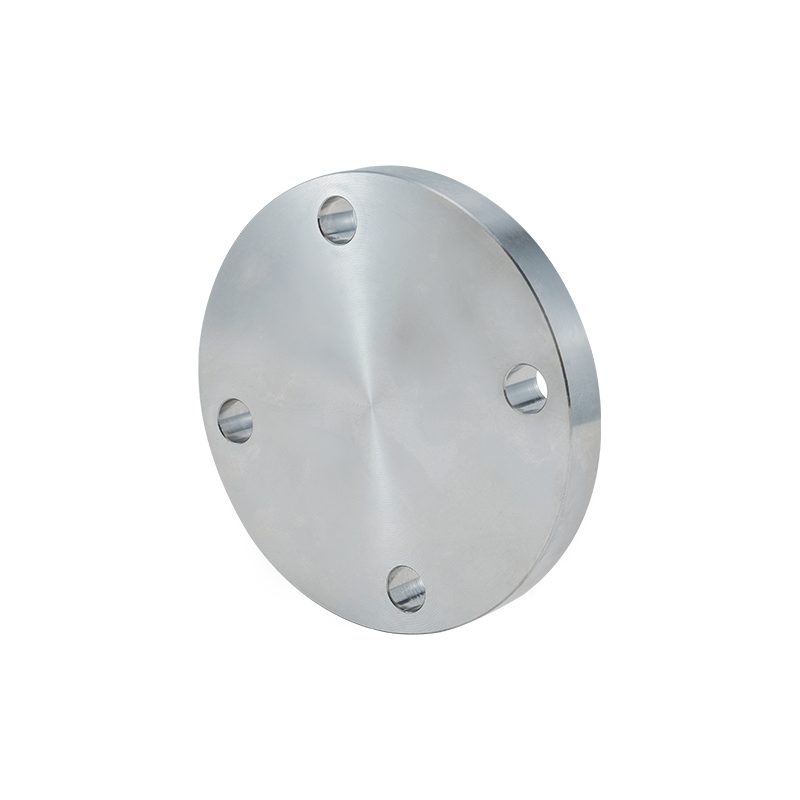

Comparaison Brides en acier inoxydable 304 ou 316

Les différences métallurgiques entre ces deux qualités dictent leurs limites d'application. Le grade 304 contient environ 18 pour cent de chrome et 8 pour cent de nickel. Cette composition offre une excellente résistance générale à la corrosion. Le grade 316 comprend un élément supplémentaire appelé molybdène. La teneur en molybdène augmente considérablement la résistance à la corrosion par piqûre causée par les chlorures et les solutions salines.

Impact sur pression nominale des brides en acier inoxydable

Les pressions nominales définissent la pression de service maximale autorisée à des températures spécifiques. À mesure que la température augmente, la résistance à la traction de l'acier diminue. Les ingénieurs font référence à des normes telles que ASME B16.5 pour déterminer les limites de fonctionnement sûres. Un raccord évalué à 300 livres à température ambiante aura une valeur nettement inférieure à 500 degrés Fahrenheit. Les spécialistes des achats doivent vérifier que la courbe pression-température correspond aux exigences du système avant d'acheter.

Types de conception et mécanismes d’étanchéité

Différentes faces de bride nécessitent des joints spécifiques pour créer un joint étanche. Le modèle d'usinage sur la surface d'étanchéité dicte la manière dont le joint se déforme sous la charge du boulon. Comprendre ces types de faces évite l’éclatement des joints lors des coups de bélier.

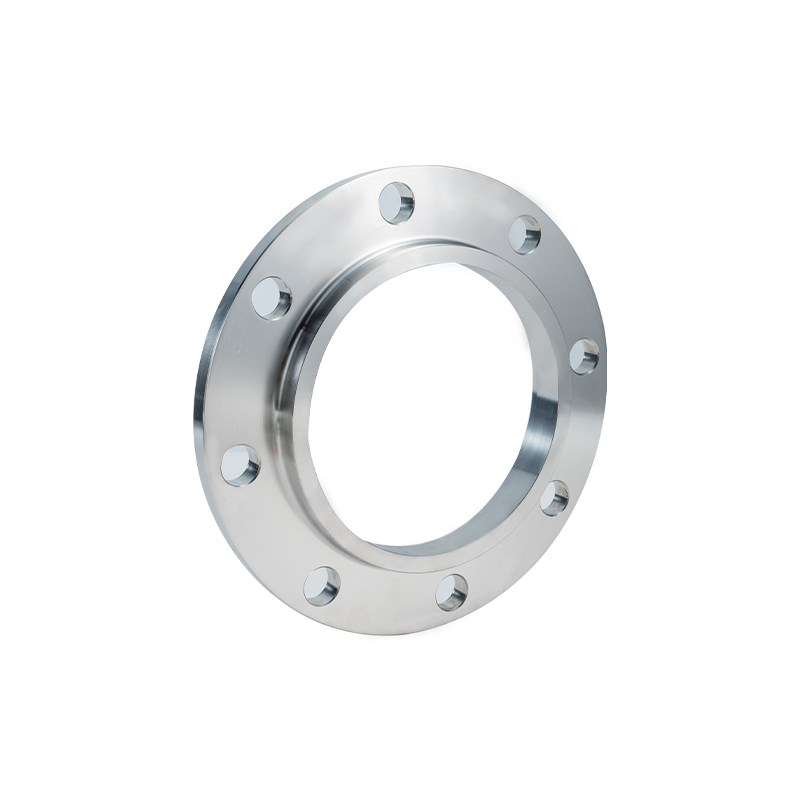

brides à enfiler ou à souder

Ces deux conceptions représentent les styles de connexion les plus courants dans la tuyauterie industrielle. Une conception à enfiler glisse sur le tuyau et les techniciens le soudent à l'intérieur et à l'extérieur. Cette configuration est rentable et plus facile à aligner. Une conception à col soudé comporte un col saillant qui vient en butée contre le tuyau. Les fabricants soudent ce joint complètement à travers le moyeu. La conception du col à souder transfère les contraintes en douceur du tuyau au raccord.

Normes de fabrication et inspections

Les applications industrielles exigent un contrôle qualité strict. Les fabricants doivent suivre des normes internationalement reconnues pour garantir l’exactitude dimensionnelle et la pureté des matériaux. Les distributeurs en gros doivent demander la documentation appropriée pour vérifier la conformité.

Vérification Spécifications des brides ASTM A182

La norme ASTM A182 couvre les brides de tuyaux en acier inoxydable forgé ou laminé. Cette spécification dicte la composition chimique, les exigences de traitement thermique et les procédures d'essais mécaniques. Les raccords forgés ont un flux de grain continu qui augmente leur intégrité structurelle. Les inspecteurs effectuent des tests par ultrasons pour détecter les défauts internes de la pièce forgée. L'analyse chimique confirme que la teneur exacte en alliage correspond à la qualité requise. Les tests de traction vérifient la limite d'élasticité et la résistance ultime du lot de matériaux.

résistance à la corrosion des brides en acier inoxydable facteurs

La finition de surface joue un rôle essentiel dans la prévention de la corrosion. Une surface usinée lisse présente moins de crevasses microscopiques où les agents corrosifs peuvent s'accumuler. La passivation est un processus chimique qui élimine le fer libre de la surface. Ce processus améliore la couche naturelle d'oxyde de chrome, offrant ainsi une protection maximale contre la rouille. Un stockage inapproprié sur le chantier peut également compromettre la résistance à la corrosion. Les entrepreneurs doivent garder les raccords couverts pour empêcher la poussière de fer provenant des travaux en acier au carbone à proximité de contaminer les surfaces en acier inoxydable.

• La passivation élimine les contaminants de surface après l'usinage.
• Le décapage dissout le tartre et les teintes thermiques causées par le soudage.
• Un stockage approprié évite la contamination atmosphérique.

Foire aux questions

• Quelle est la différence entre les brides à face surélevée et les brides à face plate ? Une face surélevée présente une petite surface surélevée au-dessus du cercle de boulonnage. Il concentre la pression du boulon sur une zone de joint plus petite. Une face plate est complètement plate et couvre toute la surface du joint. Les faces plates sont généralement utilisées avec des matériaux fragiles comme la fonte.
• Les acheteurs peuvent-ils utiliser des brides de grade 304 dans de l’eau à haute teneur en chlorure ? Les ingénieurs ne recommandent pas le grade 304 pour les environnements riches en chlorure. Le manque de molybdène le rend sensible à la corrosion par piqûre. Le grade 316 est le bon choix pour les applications d’eau salée ou d’eau de mer.
• Comment les installateurs préviennent-ils la corrosion galvanique entre l’acier inoxydable et l’acier au carbone ? Les installateurs doivent utiliser des joints isolants et des kits d'isolation. Ces kits comprennent des rondelles en plastique et des manchons pour les boulons. L'isolation coupe le circuit électrique entre les métaux différents.
• Pourquoi les inspecteurs exigent-ils des tests hydrostatiques pour ces composants ? Les tests hydrostatiques prouvent l'intégrité structurelle des soudures et du matériau de base. Les techniciens remplissent le système d'eau et le mettent sous pression au-dessus de la limite de fonctionnement normale. Ce test identifie en toute sécurité les fuites avant que le système ne manipule des fluides dangereux.

Références

• Société américaine des ingénieurs en mécanique (ASME). ASME B16.5 - Brides de tuyaux et raccords à brides.
• ASTM International. ASTM A182 - Spécification standard pour les brides de tuyaux en alliage forgé ou laminé et en acier inoxydable.
• L'Association internationale des responsables de la plomberie et de la mécanique (IAPMO). Manuel des systèmes de tuyauterie en acier inoxydable.
• MSS : Société de normalisation des fabricants. MSS SP-44 - Brides de pipeline en acier.
