Quelles brides standard ANSI conviennent à votre pipeline ?

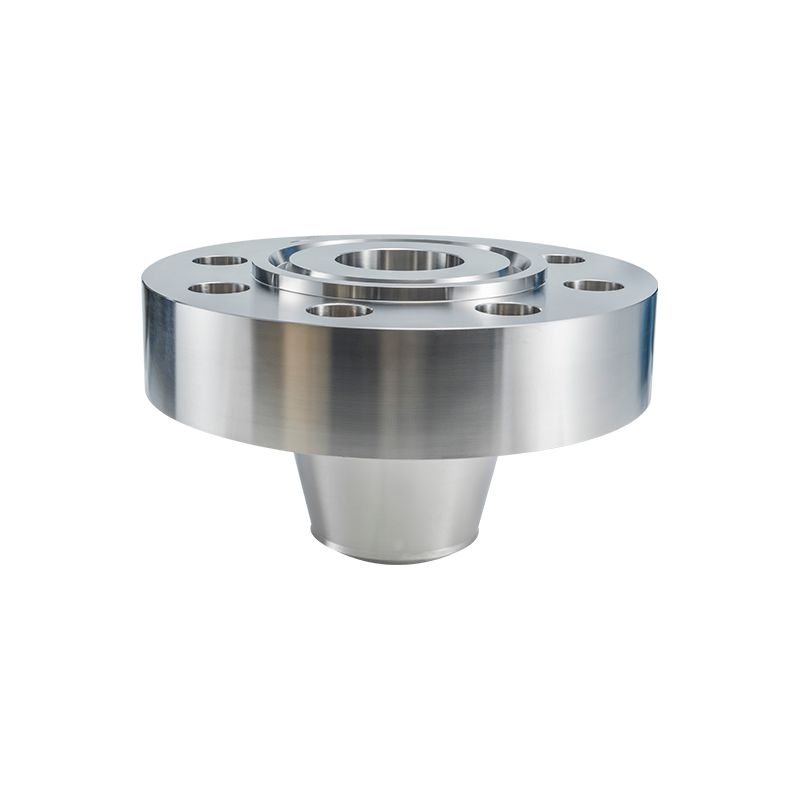

Brides standards ANSI fournissent la principale méthode de connexion mécanique pour les systèmes de tuyauterie sous pression dans les installations industrielles nord-américaines. Ce guide examine les valeurs pression-température, les types de revêtements et les spécifications des matériaux essentiels pour les ingénieurs d'approvisionnement et les concepteurs de tuyauterie.

Que sont les brides standard ANSI et comment ont-elles évolué ?

L'American National Standards Institute (ANSI) a initialement publié des normes dimensionnelles pour les brides, que l'American Society of Mechanical Engineers (ASME) a ​​ensuite maintenues et mises à jour. Les normes actives actuelles incluent ASME B16.5 pour les brides jusqu'à 24 pouces de diamètre nominal et ASME B16.47 pour les diamètres plus grands jusqu'à 60 pouces.

Les principaux systèmes de classification comprennent :

• Classes de pression désignées 150, 300, 600, 900, 1 500 et 2 500 représentant des valeurs pression-température sans dimension
• Types de faces, notamment face surélevée (RF), face plate (FF) et joint de type annulaire (RTJ)
• Configurations d'alésage correspondant aux programmes de tuyaux pour une compatibilité avec le soudage

Jiangyin Zhonghai Precision Machinery Co., Ltd. opère en tant que fabricant certifié ISO 9001 avec les qualifications PED, TUV et TS, spécialisé dans les brides et les pièces forgées de précision. La société produit des brides de tuyaux, des brides forgées, des brides usinées et des composants associés conformément aux normes GB, ASME, ASTM, JIS, EN et DIN, prenant en charge une fabrication entièrement personnalisée basée sur des dessins. La gamme de production s'étend de 1/2 pouce à 60 pouces, des poids monoblocs jusqu'à 10 tonnes et des dimensions maximales de 4 mètres. Les capacités internes complètes comprennent des lignes de forgeage, de chauffage, de tournage CNC, de perçage et d'inspection gérant à la fois la production en volume et les pièces usinées complexes.

Analyse technique de cinq spécifications critiques

1. Configuration à enfiler basse pression : brides standard ansi 150 lb à enfiler

La classe 150 représente la pression nominale standard la plus basse, adaptée à l'eau, à la vapeur et aux fluides de procédé non critiques à température ambiante. Les brides à enfiler glissent sur les extrémités des tuyaux et soudent les deux côtés, simplifiant ainsi l'installation dans les espaces restreints.

Indices de pression et de température pour l'acier au carbone de classe 150 :

• Pression maximale 285 psi à température ambiante (100°F)
• Déclassement de pression à 140 psi à 400°F
• Réduction de la pression à 20 psi à 750°F

Comparaison des coûts d'installation :

Brides standard ANSI 150 lb à enfiler les configurations conviennent aux canalisations utilitaires, aux systèmes CVC et aux lignes de traitement basse pression où la vitesse d'installation dépasse les exigences de résistance à la fatigue.

2. Conception de col à souder haute pression : brides standard ANSI, programme 40 de col à souder

Les brides à col soudé intègrent un moyeu conique s'adaptant en douceur à l'épaisseur de la paroi du tuyau. Cette géométrie répartit les contraintes de flexion et fournit un renforcement structurel aux jonctions critiques.

Les dimensions des tuyaux Schedule 40 déterminent la compatibilité des alésages :

• 2 pouces Schedule 40 : 60,3 mm de diamètre extérieur, paroi de 3,91 mm, diamètre intérieur de 52,5 mm
• 4 pouces Schedule 40 : 114,3 mm de diamètre extérieur, paroi de 6,02 mm, diamètre intérieur de 102,3 mm
• 6 pouces Schedule 40 : 168,3 mm de diamètre extérieur, paroi de 7,11 mm, diamètre intérieur de 154,1 mm

Comparaison des performances des types de bride :

Le brides standard ansi, col à souder, programme 40 Cette combinaison représente la spécification la plus courante pour la tuyauterie de traitement dans les usines chimiques et les raffineries, équilibrant la capacité de pression avec la disponibilité standard des matériaux.

3. Applications de fermeture et d'isolation : brides standard ANSI à face surélevée aveugle

Les brides aveugles terminent les systèmes de tuyauterie ou isolent les équipements pendant la maintenance. La face surélevée offre une surface d'étanchéité usinée avec précision pour la compression du joint.

Les spécifications de finition de face incluent :

• 125-250 micropouces AARH (hauteur de rugosité moyenne arithmétique) pour les joints non métalliques
• AARH de 63 à 125 micropouces pour les joints enroulés en spirale
• AARH de 32 à 63 micropouces pour les joints de type annulaire

Comparaison fonctionnelle des brides aveugles :

Brides standard ANSI à face surélevée aveugle les spécifications nécessitent un usinage précis des faces et une vérification de la compatibilité des joints. La construction solide résiste à la pression totale du système dans les deux sens, offrant une isolation fiable pour l'entrée du récipient et la maintenance des segments de pipeline.

4. Qualités de matériaux en acier au carbone : brides standard ansi en acier au carbone a105

ASTM A105 spécifie les composants de tuyauterie en acier au carbone forgé pour un service à température ambiante et élevée. Cette nuance domine les applications industrielles de brides en raison de sa rentabilité et de sa fiabilité mécanique.

Exigences de composition chimique :

• Carbone maximum 0,35% pour la soudabilité
• Manganèse 0,60-1,05 % pour la résistance
• Silicium 0,10-0,35% pour la désoxydation
• Phosphore et soufre maximum 0,040% chacun

Comparaison des méthodes de fabrication :

Brides standard ANSI en acier au carbone a105 les spécifications exigent des certificats d’essai de matériaux vérifiant le traitement thermique et les essais mécaniques. La construction forgée élimine les risques de porosité interne inhérents aux composants moulés, justifiant le coût plus élevé pour les services critiques.

5. Soudage par emboîtement haute pression : soudure par emboîtement à brides standard ansi 3000 psi

Les brides à souder à emboîtement s'adaptent aux canalisations de plus petit diamètre (généralement 2 pouces et moins) dans les applications à haute pression. L'alésage de l'emboîture reçoit l'extrémité du tuyau avec soudure d'angle au niveau du joint extérieur.

Équivalence de classe de pression :

• La soudure à emboîtement de 3 000 psi correspond approximativement à la classe 600 et supérieure.
• La soudure à emboîtement de 6 000 psi correspond à la classe 1 500.
• La soudure à emboîtement de 9 000 psi correspond à la classe 2500

Comparaison des connexions de petit calibre :

Le brides standard ansi à souder par emboîtement 3000 psi la spécification concerne les connexions d'instruments, les ports d'échantillonnage et les lignes de traitement à petit diamètre où les connexions filetées risquent une rupture par fatigue sous une pression cyclique ou des vibrations.

Normes de qualité de fabrication et de certification

Conformité ISO 9001 et DESP

Les systèmes de gestion de la qualité garantissent une production cohérente grâce à des procédures documentées :

• Traçabilité des matériaux depuis les rapports d'essais de l'usine jusqu'à l'inspection finale
• Dossiers de traitement thermique vérifiant les cycles d'austénitisation et de normalisation
• Inspection dimensionnelle selon les tableaux de tolérance ASME B16.5
• Tests de pression à 1,5 fois la pression nominale pour les applications critiques

Capacités de fabrication en interne

Jiangyin Zhonghai Precision Machinery maintient une intégration complète de la production :

• Presses à forger jusqu'à 10 000 tonnes pour ébauches de grand diamètre
• Fours de traitement thermique en continu avec contrôle d'atmosphère
• Tours verticaux CNC usinant des diamètres jusqu'à 4 mètres
• Centres de perçage exécutant des modèles de trous de boulons avec une tolérance de position ±0,2 mm

Services de normes et de personnalisation mondiales

Capacité de production multinormes

La fabrication parallèle conforme aux normes internationales répond aux exigences des projets mondiaux :

• Normes GB pour les projets nationaux chinois
• ASME/ASTM pour les marchés d'Amérique du Nord et du Moyen-Orient
• Spécifications JIS pour les clients japonais et asiatiques du Sud-Est
• Normes EN/DIN pour la conformité à l'Espace économique européen

Solutions non standard et techniques

La fabrication basée sur des dessins répond à des exigences particulières :

• Brides à orifice avec sections métriques
• Cols à souder longs pour connexions de coques de cuves
• Brides compactes réduisant le poids et la charge des boulons

Foire aux questions

Quelles différences de diamètre de cercle de boulons existent entre les brides de classe 150 et de classe 300 ?

Pour une bride nominale de 6 pouces, la classe 150 spécifie un diamètre de cercle de boulons de 241,3 mm avec 8 boulons de 22,2 mm de diamètre. La classe 300 spécifie un cercle de boulons de 269,9 mm avec 12 boulons de 25,4 mm de diamètre. Le cercle de boulons plus grand et le nombre accru de boulons répondent à des exigences de compression de joint plus élevées pour des pressions nominales élevées. Les brides de classe 150 existantes ne peuvent pas être améliorées vers la classe 300 en perçant des trous supplémentaires en raison d'un diamètre extérieur et d'une épaisseur insuffisants.

Comment les matériaux A105 et A350 LF2 se comparent-ils pour les applications à basse température ?

L’essai d’impact ASTM A105 Charpy avec encoche en V se qualifie à -29°C minimum. ASTM A350 Grade LF2 spécifie les exigences d'impact à -46°C ou -59°C selon la classe. Le grade LF2 coûte 15 à 25 % de plus mais offre la résistance nécessaire pour les services réfrigérés et l'exposition aux climats nordiques. A105 brides standard ansi en acier au carbone a105 spécifications risquent une rupture fragile en dessous de -29°C.

Quelle pression maximale les brides à enfiler peuvent-elles supporter en toute sécurité ?

Les brides à enfiler de classe 150 atteignent 285 psi à température ambiante mais subissent des facteurs de concentration de contraintes 2,5 fois plus élevés que les conceptions à col soudé. Les applications pratiques limitent souvent le déclassement des brides à enfiler à 150-200 psi dans les services cycliques. Le brides standard ansi 150 lb à enfiler la configuration convient uniquement aux applications statiques et sans choc.

En quoi les performances d’étanchéité des joints à face surélevée et de type annulaire diffèrent-elles ?

Les brides à face surélevée compriment les joints plats ou enroulés en spirale sur de larges zones de contact, tolérant une variation modérée de l'état de surface. Les joints de type annulaire nécessitent un usinage de rainures de précision (± 0,05 mm) et un contact métal sur métal pour obtenir une étanchéité par déformation plastique. Les connexions RTJ résistent à des pressions supérieures à 10 000 psi et à des températures supérieures à 500 °C là où les joints conventionnels échouent. Les raccords à face surélevée dominent la tuyauterie de procédé générale en raison des coûts d'usinage inférieurs et de la simplicité de remplacement des joints.

Quelles sont les quantités minimales de commande et les exemples de politiques ?

Les brides standard du catalogue prennent en charge les commandes de pièces uniques pour les besoins de maintenance. Les pièces forgées personnalisées nécessitent des quantités minimales de matériaux de 500 kg pour la traçabilité des lots de chaleur. Les échantillons de brides pour les tests de qualification nécessitent un achat ; des rapports dimensionnels et des certificats de matériaux accompagnent les livraisons standard sans frais supplémentaires. Jiangyin Zhonghai Precision Machinery maintient un inventaire de tailles courantes pour une expédition rapide.

Conclusion

Sélection appropriée Brides standards ANSI nécessite une analyse des conditions de pression-température, de la dynamique des canalisations et des environnements des matériaux. Que ce soit en spécifiant brides standard ansi 150 lb à enfiler pour l'économie, brides standard ansi, col à souder, programme 40 pour la résistance à la fatigue, brides standard ansi face surélevée aveugle pour l'isolement, brides standard ansi en acier au carbone a105 pour un service standard, ou brides standard ansi à souder par emboîtement 3000 psi pour les petits alésages haute pression, les spécifications techniques déterminent l’intégrité du système.

Jiangyin Zhonghai Precision Machinery Co., Ltd. fournit une fabrication intégrée depuis le forgeage jusqu'à l'inspection finale, soutenant les industries mondiales de l'énergie et des procédés avec une qualité certifiée et une capacité dimensionnelle jusqu'à 4 mètres de diamètre.

Références

• American Society of Mechanical Engineers, ASME B16.5-2020, Brides de tuyaux et raccords à bride : NPS 1/2 à NPS 24, norme métrique/pouce
• American Society of Mechanical Engineers, ASME B16.47-2017, Brides en acier de grand diamètre : NPS 26 à NPS 60, norme métrique/pouce
• American Society for Testing and Materials, ASTM A105/A105M-21, Spécification standard pour les pièces forgées en acier au carbone pour les applications de tuyauterie
• American Society for Testing and Materials, ASTM A350/A350M-18, Spécification standard pour les pièces forgées en acier au carbone et faiblement alliés, exigeant des tests de ténacité à encoche pour les composants de tuyauterie
• Comité européen de normalisation, EN 1092-1:2018, Brides et leurs joints - Brides circulaires pour tuyaux, vannes, raccords et accessoires, désignées PN - Partie 1 : Brides en acier
• Organisation internationale de normalisation, ISO 9001:2015, Systèmes de gestion de la qualité - Exigences
